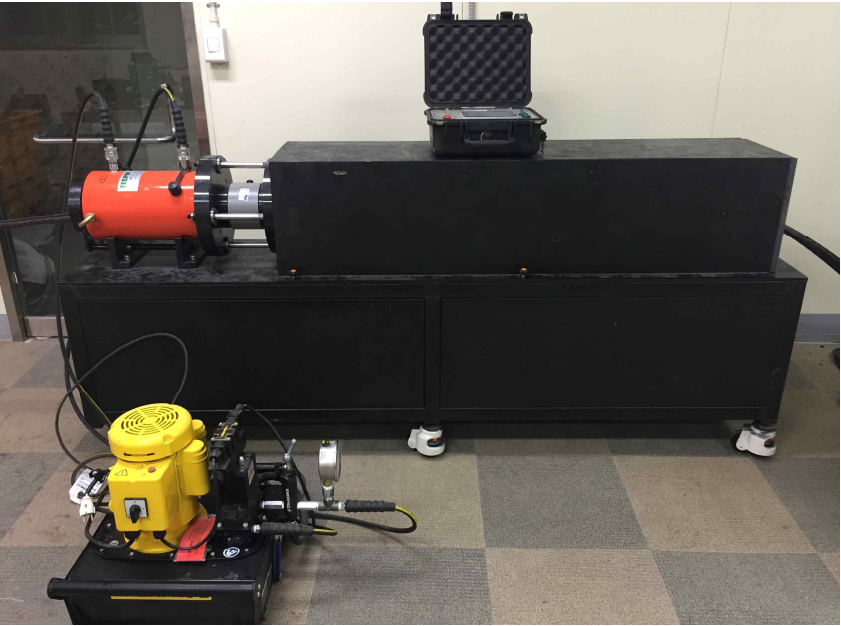

장비명인장실험기
제조사지오티에스
모델명자체제작
원리·특징시험체에 인장하중을 일정하게 재하하여 하중 증가에 따른 변위와 파괴거동을 측정하는 장비임. 탄성반력체 및 육안확인장치 등의 인장성능을 평가하기 위해 제작되었으며, 재하대·하중계·유압실린더·변위계·인디케이터로 구성됨. 최대 1,000 kN의 하중을 재하할 수 있으며, 변위계를 이용하여 최대 1,000 mm, 50 mm까지 변위 측정이 가능함. 하중과 변위를 동시에 계측하여 시험체의 인장성능과 변형특성을 확인할 수 있음.
장비명일축압축강도시험기
제조사지오티에스
모델명자체제작
원리·특징원주형 또는 각주형 공시체에 축방향 압축하중을 연속적으로 재하하여 파괴 시의 최대 압축하중과 일축압축강도를 측정하는 장비임. 자동하중재하 시스템을 이용하여 일정한 속도로 하중을 가할 수 있으며, Load Cell을 통해 압축하중을 정밀하게 측정함. 시험 중 하중 및 변위 등을 실시간으로 확인할 수 있어 토질, 그라우트재 및 고결체 등의 강도 특성과 파괴거동을 분석하는 데 활용함.

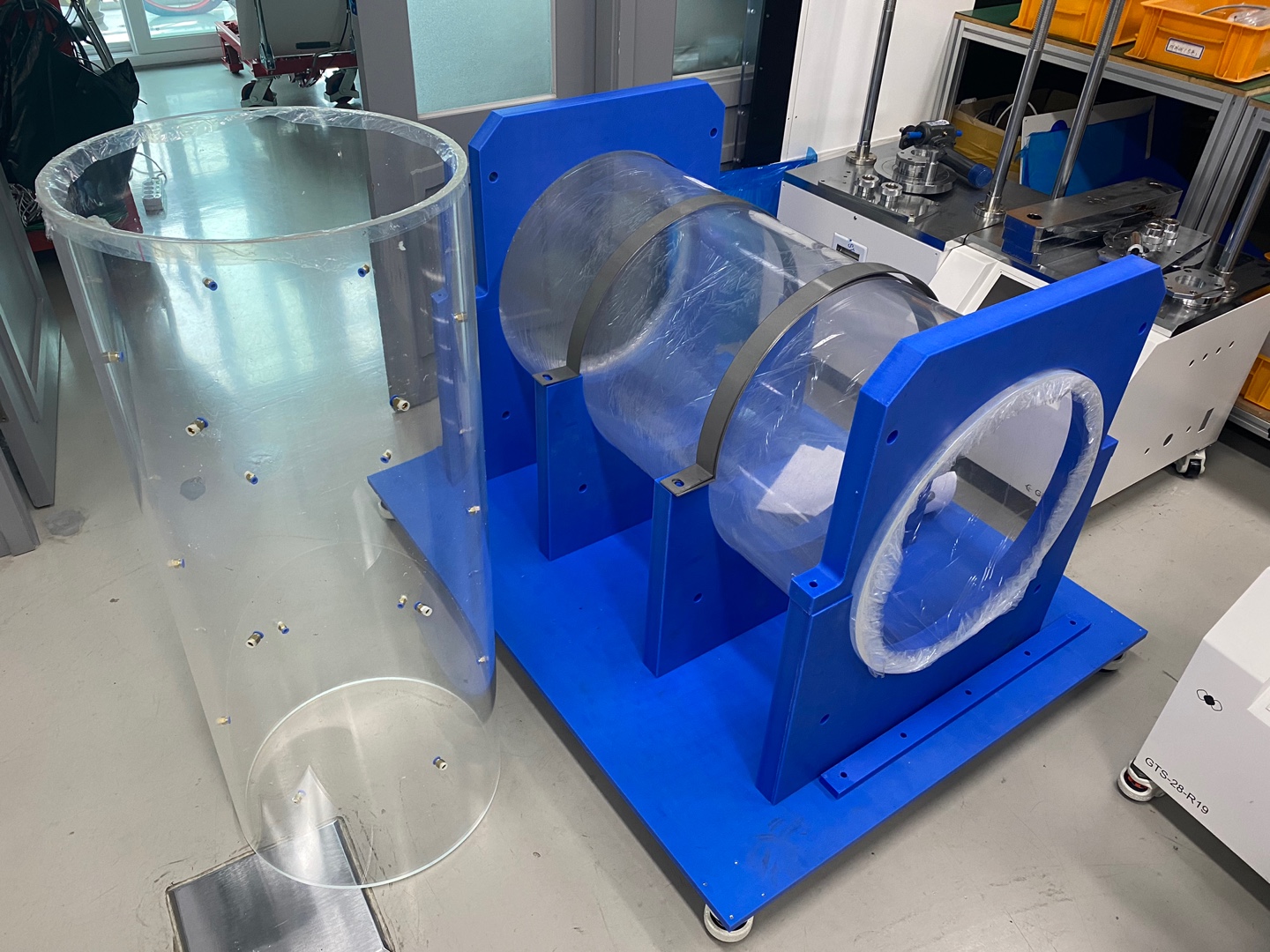

장비명모형 쉴드터널 시험장치
제조사지오티에스
모델명자체제작
원리·특징쉴드 TBM 굴착 시 세그먼트 라이닝과 배면지반 사이에 발생하는 공동을 모사하여 뒤채움재의 주입성 및 충전성능을 평가하는 장비임. Ø420 mm와 Ø400 mm 아크릴 원통을 이용하여 배면공동을 구현하고 내부 원통에 뒤채움재 주입구를 설치함. 또한 입·출구부에 배출구를 설치하여 지하수 흐름 조건을 모사할 수 있으며 정량펌프로 뒤채움재를 주입하면서 재료의 확산형상, 충전상태 및 재료분리 여부를 육안으로 확인할 수 있음. 시험 전·후 뒤채움재의 중량을 비교하여 충전율을 정량적으로 산정할 수 있음.

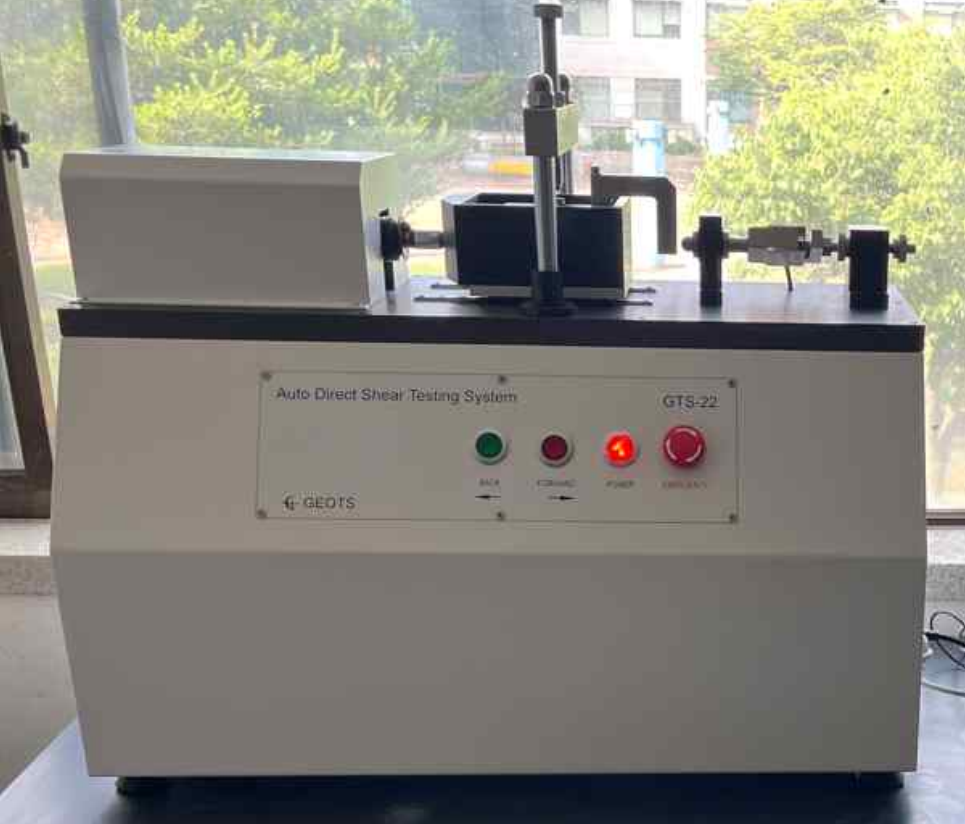

장비명직접전단시험기
제조사지오티에스
모델명자체제작
원리·특징토질 공시체에 일정한 연직 압축응력을 가한 상태에서 수평방향으로 전단하여 전단강도 및 전단거동을 측정하는 장비임. 원형 또는 사각형 공시체를 사용할 수 있으며, KS F 2343 시험기준에 적합하도록 구성됨. 정밀 서보모터를 이용하여 일정한 전단속도를 유지하고, 수직·수평 하중을 Load Cell로 측정함. 하중·변위·속도 제어가 가능하며 전용 프로그램을 통해 시험조건 설정 및 실시간 데이터 저장이 가능함. 시험용 공시체는 Ø60 × H30 mm이며, 최대용량은 수평 200 kgf(2 kN), 수직 500 kgf(5 kN)임. 전단속도는 0.001~50 mm/min, 전단 및 침하 변위 측정범위는 각각 0~50 mm로 구성됨.

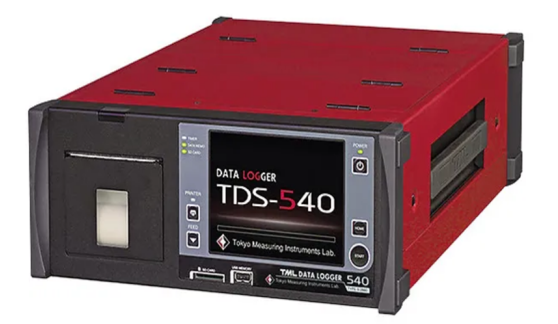

장비명정적 데이터 로거
제조사TOKYO SOKKI
모델명TDS-540
원리·특징변형률게이지 및 각종 센서에서 발생하는 전기신호를 입력받아 변형률, 하중, 변위, 온도 등의 계측값을 자동으로 측정·기록하는 장비임. 변형률게이지식 센서뿐만 아니라 직류전압, 열전대 및 백금저항온도계(Pt-RTD) 입력이 가능하며, 높은 정확도와 안정성을 갖춘 정적 계측에 적합함. 스위칭박스와 연계할 경우 최대 1,000점의 다채널 계측이 가능하며, LAN·USB·RS-232C 등을 이용한 데이터 저장 및 원격 계측이 가능함.

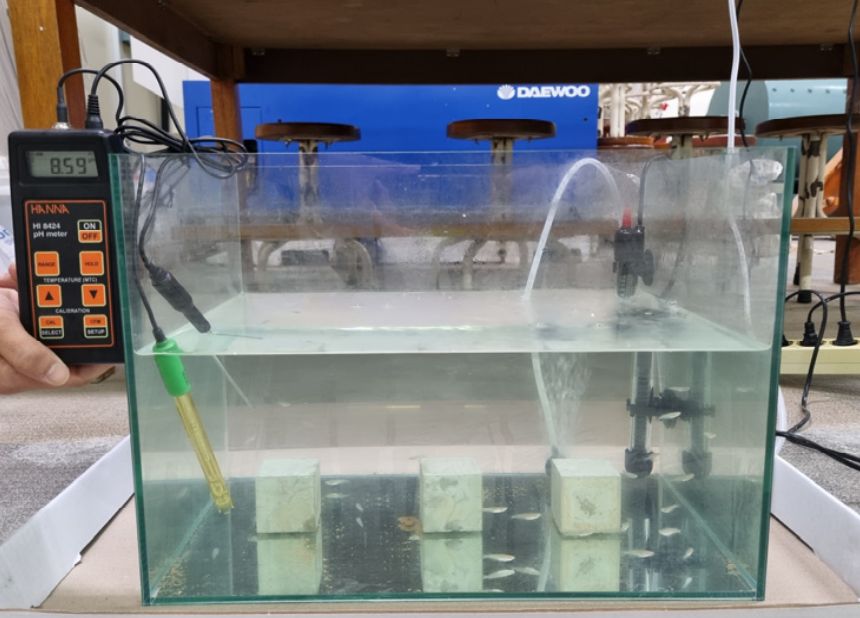

장비명어독성시험 및 pH시험
제조사HANNA Instruments
모델명HI 8424
원리·특징어독성 시험기: 시험용액에 공시어를 노출시킨 후 일정 시간 동안의 생존상태 및 이상행동 등을 관찰하여 시험용액의 독성을 평가하는 장비임. 시험수조는 약 30 L 이상의 유리수조로 구성하고 수온을 20±2°C로 유지할 수 있는 온도 유지계와 공기순환을 위한 공기펌프가 설치됨. 공시어는 길이 2~3 cm 송사리 20마리를 사용하며 시험 전 100 L 순응수조에서 7일간 순응시킨 후 시험에 적용함.
pH 시험기 : 유리전극과 기준전극 사이에서 발생하는 전위차를 측정하여 용액의 수소이온농도(pH)를 산정하는 장비임. 휴대용 pH Meter를 이용하여 시험용액의 산·알칼리 상태를 신속하게 측정할 수 있으며, 온도조건을 고려한 pH 측정 및 교정이 가능함.
pH 시험기 : 유리전극과 기준전극 사이에서 발생하는 전위차를 측정하여 용액의 수소이온농도(pH)를 산정하는 장비임. 휴대용 pH Meter를 이용하여 시험용액의 산·알칼리 상태를 신속하게 측정할 수 있으며, 온도조건을 고려한 pH 측정 및 교정이 가능함.

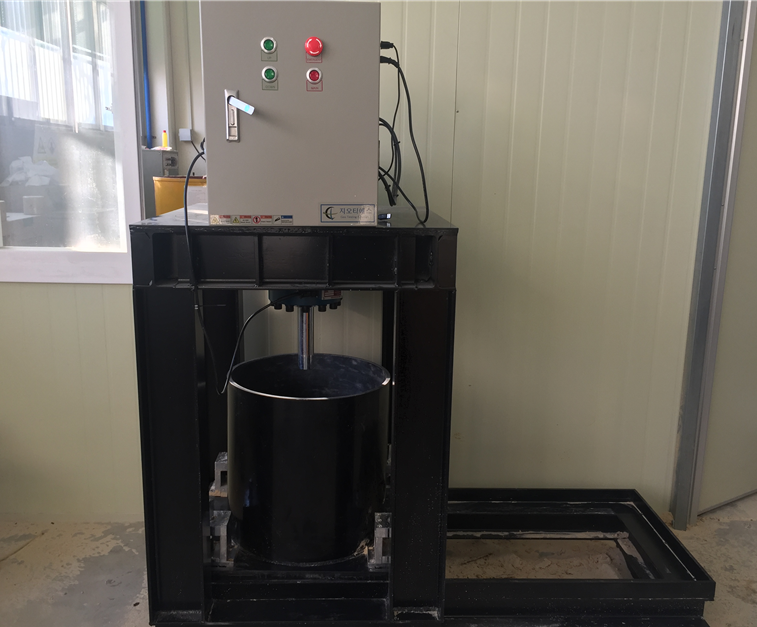

장비명소형반복평판재하시험기
제조사지오티에스
모델명자체제작
원리·특징직경 50 cm의 토조에 조성된 지반에 소형 재하판을 설치하고 반복하중을 가하여 하중에 따른 침하 및 변형 거동을 측정하는 시험장비임. 반복하중 조건에서 지반의 지지력, 변형 특성 및 누적침하 특성을 평가할 수 있으며, 실내에서 다양한 지반조건을 모사하여 반복재하시험이 가능함.

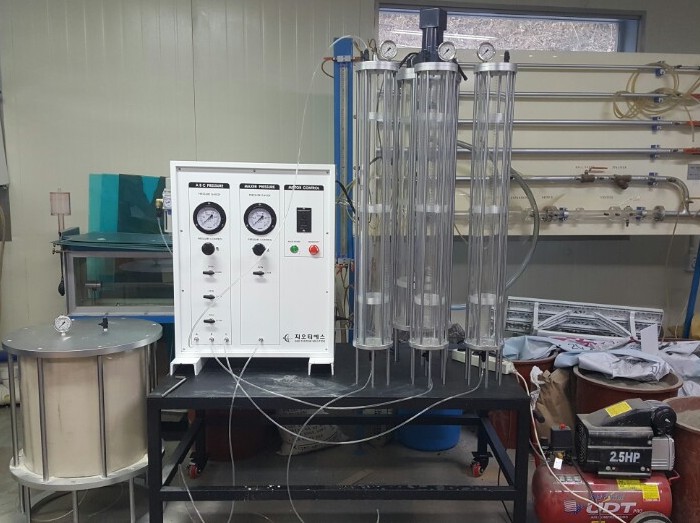

장비명침투성능시험기
제조사지오티에스
모델명자체제작
원리·특징토조, 제어판, 약액실린더, 교반수조 및 공기압축기로 구성된 주입성능시험기임. 약액은 3가지 타입으로 주입 가능하며 2액 1공정 시스템을 적용하여 교반수조를 통해 정압으로 주입할 수 있음. 토조는 직경 50 cm, 높이 50 cm의 투명 아크릴셀로 제작되어 주입 과정을 관찰할 수 있으며 공기압축기를 통해 저압의 공기압을 상시 공급할 수 있음.

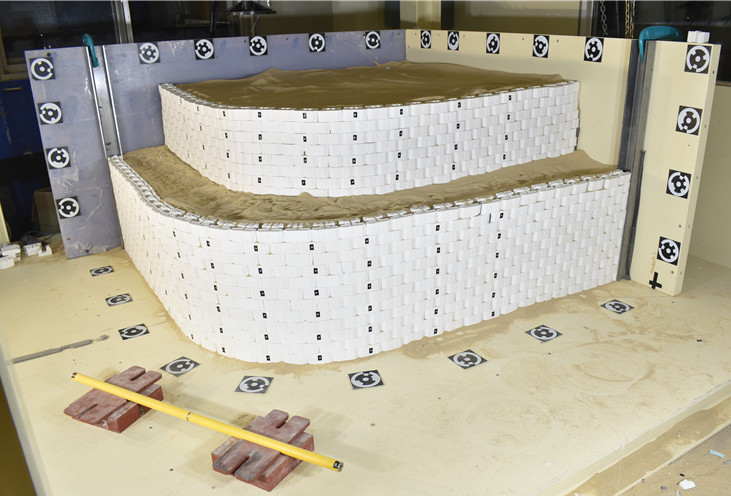

장비명모형토조장치
제조사지오티에스
모델명자체제작
원리·특징유압장치를 고려한 메인프레임 구조로 제작하였으며, 최대 수직하중 15톤까지 시험이 가능하도록 설계함. 파단강도 기준 안전계수 6 이상을 적용하고 소성변형, 좌굴 및 공진이 발생하지 않도록 구조적 안정성을 확보함. 또한 정적·피로·동적 특성을 고려하여 최대 시험하중을 안전하게 적용할 수 있도록 제작하였으며, 탄성변형은 0.2 mm 이하, 편평도 오차는 0.05 mm 이내로 관리함.
